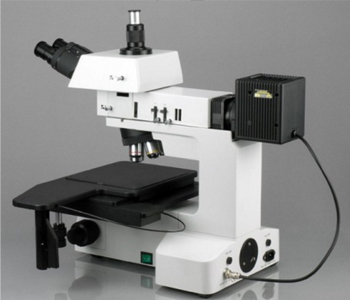

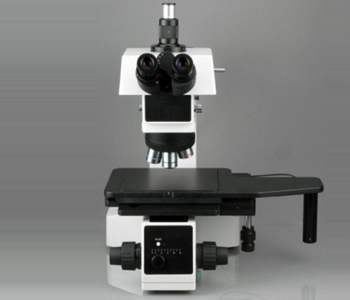

MJ8101 Metallurgical Microscope with Polarizing, Darkfield and Brightfield
Description




Extreme widefield Infinity Plan optical system offering nine magnifications up to 500X
Providing brightfield, darkfield, polarizing and metallurgical microscopic features
25 degree inclined 360 degree rotatable gemel trinocular head with 100% prismatic rate;
100W EPI (top) halogen Kohler illumination with BF and DF
Solid metal framework, quintuple nosepiece, and 6 large mechanical stage with clutch

This is an advanced brightfield, darkfield and polarizing metallurgical microscopy system.
The microscope comes with a quintuple nosepiece, four infinity Plan objectives and a powerful
100W reflected Kohler illumination system, providing brightfield, darkfield and polarizing features.
It offers four metallurgical magnification settings (50X, 100X, 200X & 500X).

This microscopy system is perfect for metallurgical labs and foundries for silicon wafer inspection,
integrated circuit examination, quality control and R&D applications. It is an ideal instrument for metallurgical,
mineral and crystal identification.

Features :
A brightfield, darkfield and polarizing metallurgical microscopy system with 100W Kohler illumination
Color corrected infinity optical system (CCIS)
25 degree inclined 360 degree rotatable gemel trinocular head with vertical image
100% prismatic rate
Quintuple nosepiece with brightfield (BF) and darkfield (DF)
Four infinity PLAN Achromatic objectives included
Eyepiece with 0.1mm micrometer and cross hair included
100 Watt halogen reflected EPI-illumination system
Digital controlled intensity adjustment and light reset
Four levels of metallurgical magnification: 50X, 100X, 200X & 500X
Two sets of high point Plan eyepieces included
6 extremely large mechanical stage with clutch for swift moving control
Low position stage traveling controls
Full optical glass elements
Precise ground glass lenses
All metal mechanical parts
Coaxial coarse and fine focusing system
Dual focusing control knobs
Focusing tension control mechanism
Adjustable interpupillary distance
Adjustable diopters on both eye tubes
Solid metal frame construction with stain resistant enamel finish
Spare bulb, fuse, bottle of immersion oil, and dust cover included
Manufactured Under ISO 9001 Quality Control Standard
Excellent Five (5) Year Factory Warranty

Specifications :
Optical system: color corrected infinity optical system (CCIS)
Eyepieces: PL10X high point Plan eyepieces with 22mm (in diameter) field of view
Head: 25 (in diameter) inclined gemel trinocular with vertical image and 100% prismatic rate
Nosepiece: build-in quintuple nosepiece with BF and DF
Objective: infinity Plan Achromatic metallurgical 5X/0.17/12, 10X/0.25/6, 20X/0.4/5 and 50X/0.7/2 for both BF and DF
Focusing System: coaxial coarse and fine; moving range: 33mm, fine precision: 0.001mm
Stage: 6 rectangle mechanical stage; moving range: 158mm x 158mm; low hand adjustment and clutch for swift moving control
Illuminator: reflected Kohler illuminator with BF and DF; 12V/100W halogen; digital adjustment of brightness and light renew function
Power Supply: 110V (220/240V version available)
Shipping Weight: 90 lbs

Packing List:
One Gemel Metallurgical Trinocular Infinity Microscope
One Microscope Body with Frame and Base
One Pair of Extreme Widefield PL10X Plan Eyepieces
Four Infinity Plan Achromatic Metallurgical Objectives, 5X, 10X, 20X & 50X
Phase Contrast, Darkfield and All Other Accessories
Two Mounting Adapters
User's Manual
